Об экспедиции 2022

После трёхлетнего перерыва мы наконец-то возвращаемся на Байкал! Долгожданная Седьмая Международная студенческая экспедиция проекта Class@Вaikal состоится с 23 июня по 9 июля 2022 года. В этом году, как и в 2019-м, экспедиция Class@Baikal также является официальным мероприятием международного проекта HOTMUD (From hydrothermal systems to mud volcanoes: Planet-scale impacts of piercements in sedimentary basins), получившего поддержку Исследовательского совета Норвегии. Несмотря на объективные трудности, нам удалось организовать научно-исследовательскую студенческую экспедицию на озере Байкал, которая традиционно пройдет под девизом и по принципу «Training-through-Research» («Обучение-через-Исследование»).

Логотип экспедиции Class@Baikal-2022

Седьмой раз домом Байкальского Плавучего Университета станет научно-исследовательское судно «Г.Ю. Верещагин». В экспедиции примут участие студенты и сотрудники МГУ имени М.В. Ломоносова, ЛИН СО РАН, СПбГУ, ИПНГ РАН, НИУ ВШЭ, CевГУ а также специалисты научной компании Сплит. Многие участники рейса продолжат исследования, начатые в предыдущих экспедициях, когда они были ещё студентами-новичками. Теперь же под их руководством новые студенты будут постигать морскую науку, познакомятся с современными методами геолого-геофизических и геохимических исследований придонных отложений; на практике освоят работу с экспедиционным оборудованием.

Традиционно рейс будет разделён на две части: геофизическую и геологическую. В этом году мы постараемся осуществить нашу давнюю мечту – организовать и провести уникальные геофизические исследования. Подобные работы проводилось на акватории озера Байкал лишь один раз и очень давно – в 1992 году. Мы собираемся привезти и инсталлировать на борту НИС «Г.Ю. Верещагин» систему «тяжёлой» сейсморазведки (пневмоисточники и многоканальные приемники). Работа с таким оборудованием позволит изучить строение осадочного разреза до глубин 1-1,5 км ниже поверхности дна. Полученные данные должны расширить наши представления о тектоническом строении Байкальской котловины, глубине расположения корней грязевых вулканов, границах распространения поддонных скоплений природных газовых гидратов и характере развития осадочных систем глубоководной части озера. Также мы рассчитываем ответить и на многие другие вопросы, накопившиеся у нас за предыдущие шесть экспедиций.

Геологическая часть рейса будет нацелена на изучение особенностей состава и строения донных накоплений и характера рассеянной и фокусированной флюидоразгрузки на дне. Отобранные в рейсе образцы будут детально и комплексно изучены седиментологами, гидрогеологами и геохимиками. Традиционно объектами исследований будут грязевые вулканы, оползневые тела, конуса выноса и области газонефтепроявлений. Также, в этом году мы откроем для себя новое направление исследований – изучение контуритов – и попробуем измерить скорости формирующих их придонных течений.

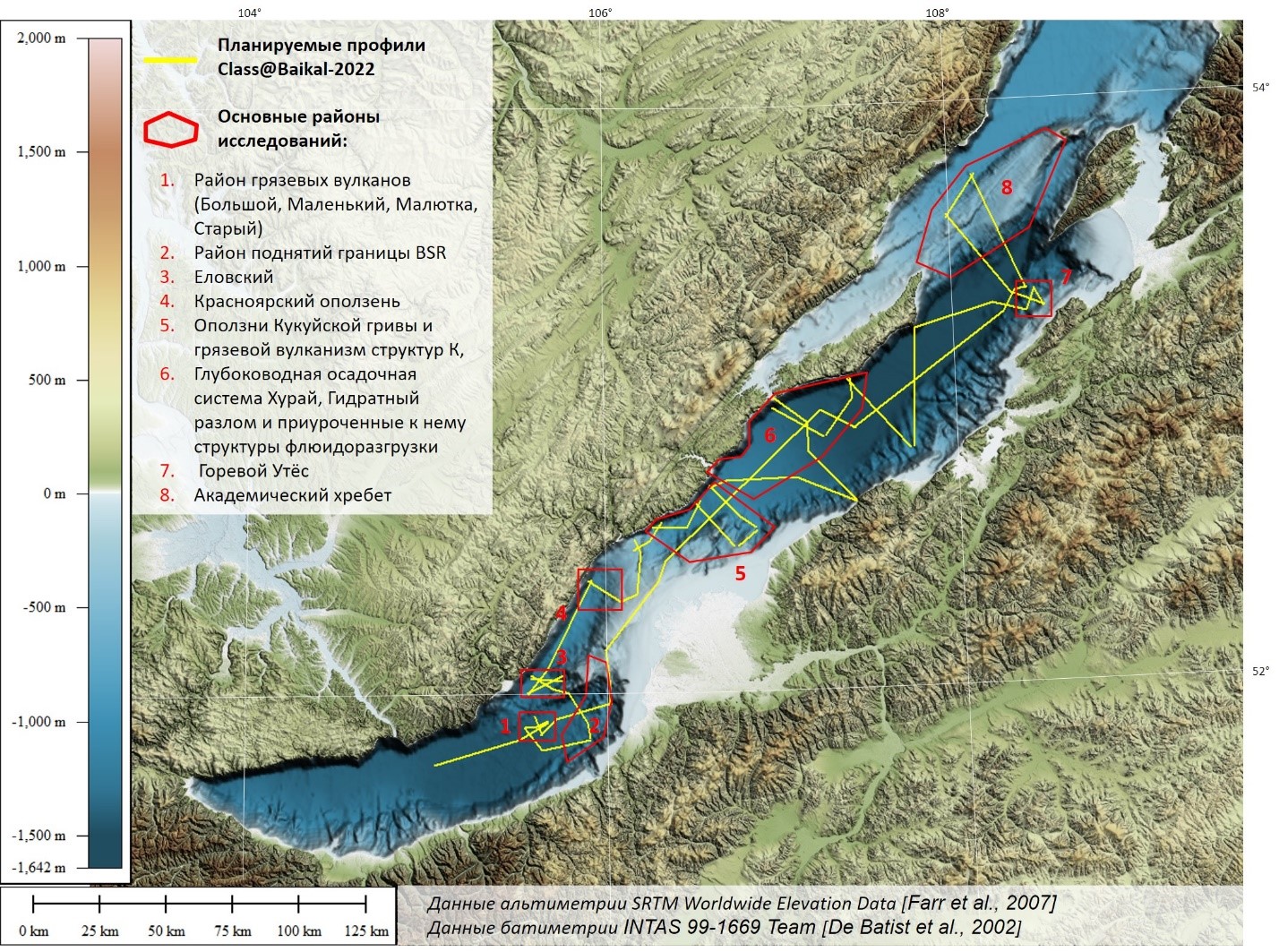

План геофизических работ в экспедиции Class@Baikal-2022.

Помимо основной научной работы, ежедневно на борту судна будут проходить научные лекции и семинары, на которых участники рейса поделятся своими идеями и предварительными результатами исследований. Экспедиция завершится подготовкой научного отчёта по итогам рейса и публичной его защитой, на которую будут приглашены ученые научно-исследовательских центров Иркутска и все желающие.

За долгий перерыв многое поменялось, но неизменными остаются неиссякаемый оптимизм, исследовательский дух и высокие устремления Байкальского Плавучего Университета!

Район 1. Район грязевых вулканов (Большой, Маленький, Малютка, Старый)

В южной котловине Байкала находится район с грязевыми вулканами, получившими названия - Большой, Маленький, Малютка, Старый [Khlystov et al., 2018]. Вулканы Большой и Маленький уже были объектами изучения предыдущих экспедиций Class@Baikal, в ходе которых были получены данные об их строении и характере флюидоразгрузки. С вулканами Малютка и Старый в проекте Class@Baikal будем знакомиться впервые. В ходе геофизического этапа экспедиции планируется сделать сейсмические разрезы, уточняющие строение грязевых вулканов. Новые данные могут показать положение корней вулканов и характер миграции газа к поверхности дна озера.

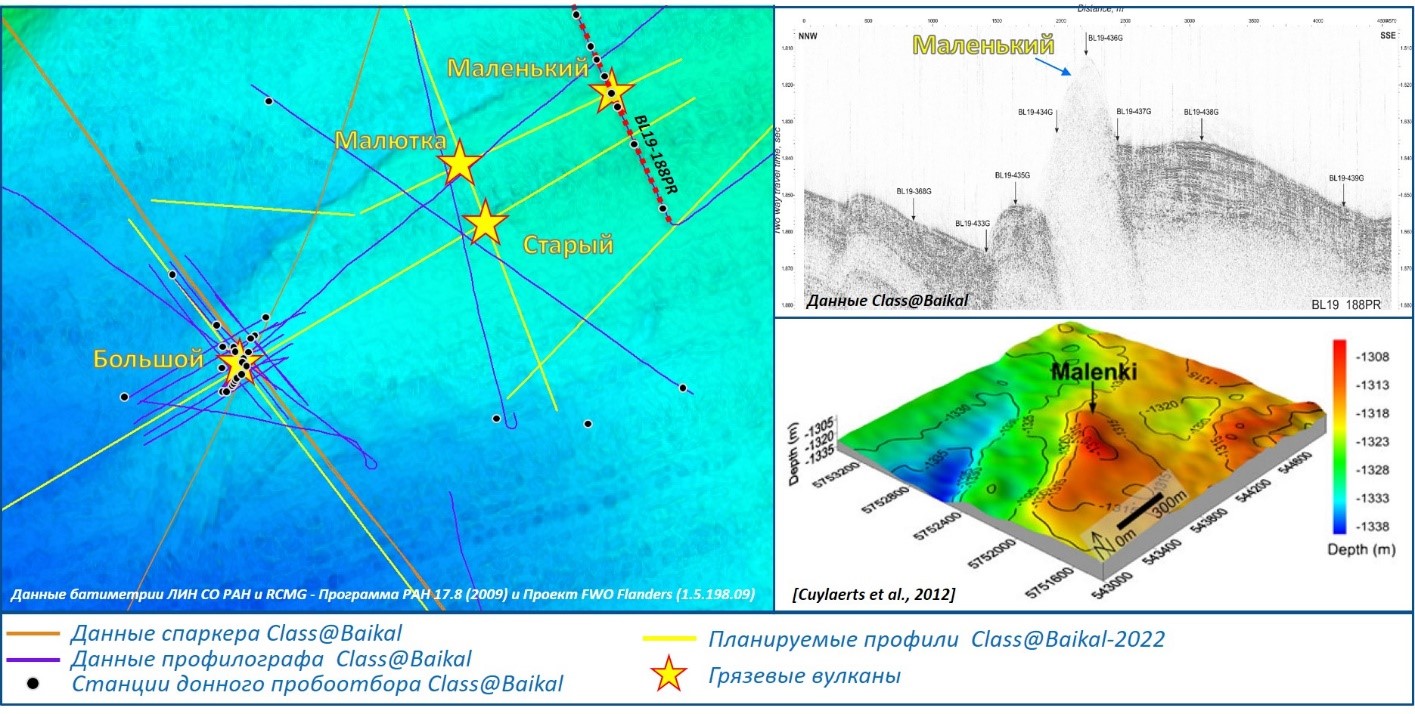

Исследования грязевых вулканы в южной котловине озера Байкал в рейсах проекта Class@Baikal. Справа показан разрез через грязевой вулкан Маленький, полученный в рейсе Class@Baikal-2019 с использованием профилографа, с указанием положения станций донного пробоотбора, и цифровая модель рельефа дна в данном районе [Cuylaerts et al., 2012]

Район 2. Район «подъемов» границы BSR

Отражающий горизонт BSR (bottom simulating reflector – отражение, повторяющее рельеф дна), отмечающийся в некоторых районах на сейсмических разрезах, часто является признаком наличия скоплений природных газовых гидратов в верхней части осадочного разреза бассейна [Shipley et al., 1979]. BSR соотносят с нижней границей стабильности газовых гидратов. Выше этой границы в толще осадков распространены гидраты метана - кристаллические соединения, образующиеся при взаимодействии газа и воды при повышенных давлениях и пониженных температурах. Ниже находятся скопления чистого газа. На Байкале горизонт BSR широко распространен, он выделяется на имеющихся сейсмопрофилях по таким признакам, как субпараллельность дну вне зависимости от геометрии слоистости отложений и обратная полярность сейсмического сигнала по отношению к донному отражению. В некоторых местах на Байкале горизонт BSR приобретает отличительную черту – локальный «подъем» к поверхности дна. Это, возможно, свидетельствует о локальном сокращении, утончении зоны стабильности гидратов, что, в свою очередь, может быть вызвано повышенным тепловым потоком, возникающим над современными разрывными нарушениями. В южной части Байкала по архивным данным Геологической службы США USGS [Agena et al., 1992] нами выявлен ряд мест, характеризующихся «поднятием» горизонта BSR. В ходе геофизического этапа экспедиции планируется изучить эти места более детально, т.к. с ними часто ассоциированы грязевые вулканы и/или другие проявления фокусированной флюидоразгрузки на дне. Например, в одном из таких мест находится известный грязевой вулкан Малютка, где сфокусированный флюидопоток привёл к образованию газовых гидратов.

Пример участка поднятия границы BSR в районе грязевого вулкана Малютка (сейсмопрофиль BL92_14) и в другом месте (сейсмопрофиль BL92_26) запланированных исследований

Район 3. Полигон «Еловский»

Район работ с запада ограничен подножием Посольской банки. Здесь в 2007-2008 годах в ходе акустической съёмки с профилографом и гидролокатором бокового обзора были обнаружены структуры на дне озера (акустически прозрачные холмы), аналоги которых ранее не встречались на Байкале. Планомерное изучение этих структур началось в 2015 году в рамках экспедиций проекта Class@Baikal. В районе их распространения выполнены обширные сейсмоакустические исследования на различных частотах и донное опробование ударными трубками.

В результате геофизических исследований обнаружено более 30 структур и установлено, что все они пространственно приурочены к погребённому телу оползневой природы [Буланова, Соловьева, 2019]. Донные отложения, отобранные с поверхности изучаемых холмов, представлены, в основном, чередованием интервалов глинисто-диатомового ила, глинистого ила и алевро-глинистого ила, что весьма типично для современных донных отложений озера. Только в пределах одной структуры был вскрыт нетипичный, «аномальный» разрез, сложенный очень плотной, сухой алевритистой глиной с многочисленными чешуйками слюды [Ахманов и др., 2015].

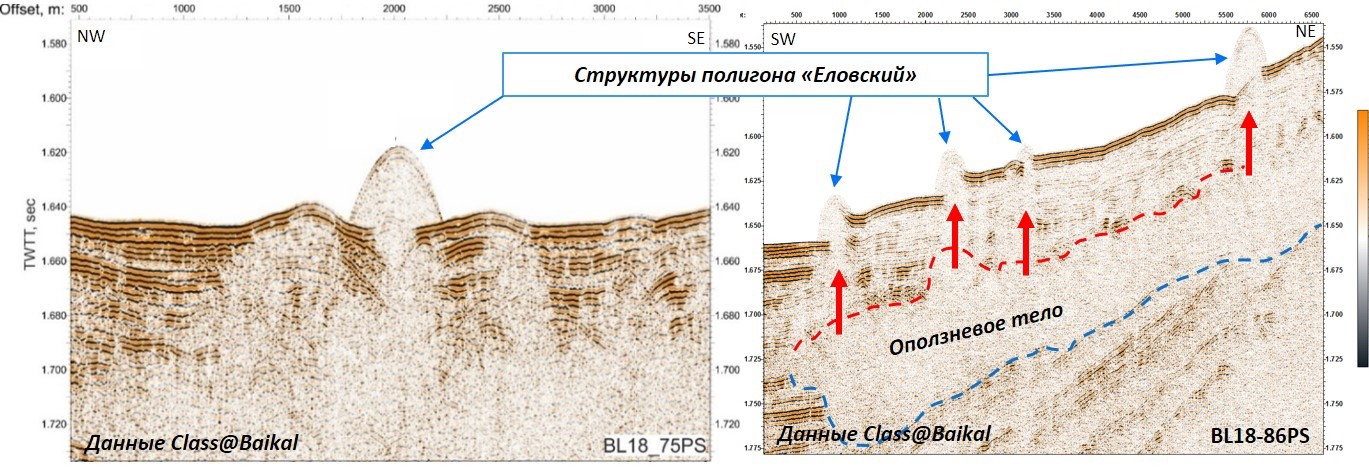

Пример морфологии структур, обнаруженных на полигоне «Еловский», и иллюстрация их приуроченности к погребённому осадочному телу, вероятно, оползневой природы

В этом году на данном полигоне запланировано выполнение сети профилей через основные структуры с целью установления положения корней данных объектов и подтверждения их связи с погребённым оползневым телом. Результаты исследования позволят выдвинуть новые предположения о механизме формирования данных структур.

Район 4. Сип Красный Яр и Красноярский оползень

Оползень Красноярский располагается в нижней части склона авандельты реки Селенга [Ахманов и др., 2015]. У подножия оползня находится активная зона флюидоразгрузки, получившая название «Красный Яр» [Granin et al., 2010]. Эти объекты изучались в ходе ряда предшествующих экспедиций Class@Baikal. В результате было выдвинуто предположение о связи нестабильности склоновых отложений с повышенным газонасыщением донных илов вблизи зоны активных сипов [Ахманов и др., 2015]. В отложениях оползня были найдены каналы миграции флюидов, типичные для газонасыщенных осадков озера Байкал [Кудаев и др., 2017]. В этом году мы планируем выполнить протяженный сейсмический профиль вдоль оползня с целью лучшего понимания его строения. Также постараемся определить на сейсмических данных положение каналов миграции газов, выходящих на поверхность в данном районе.

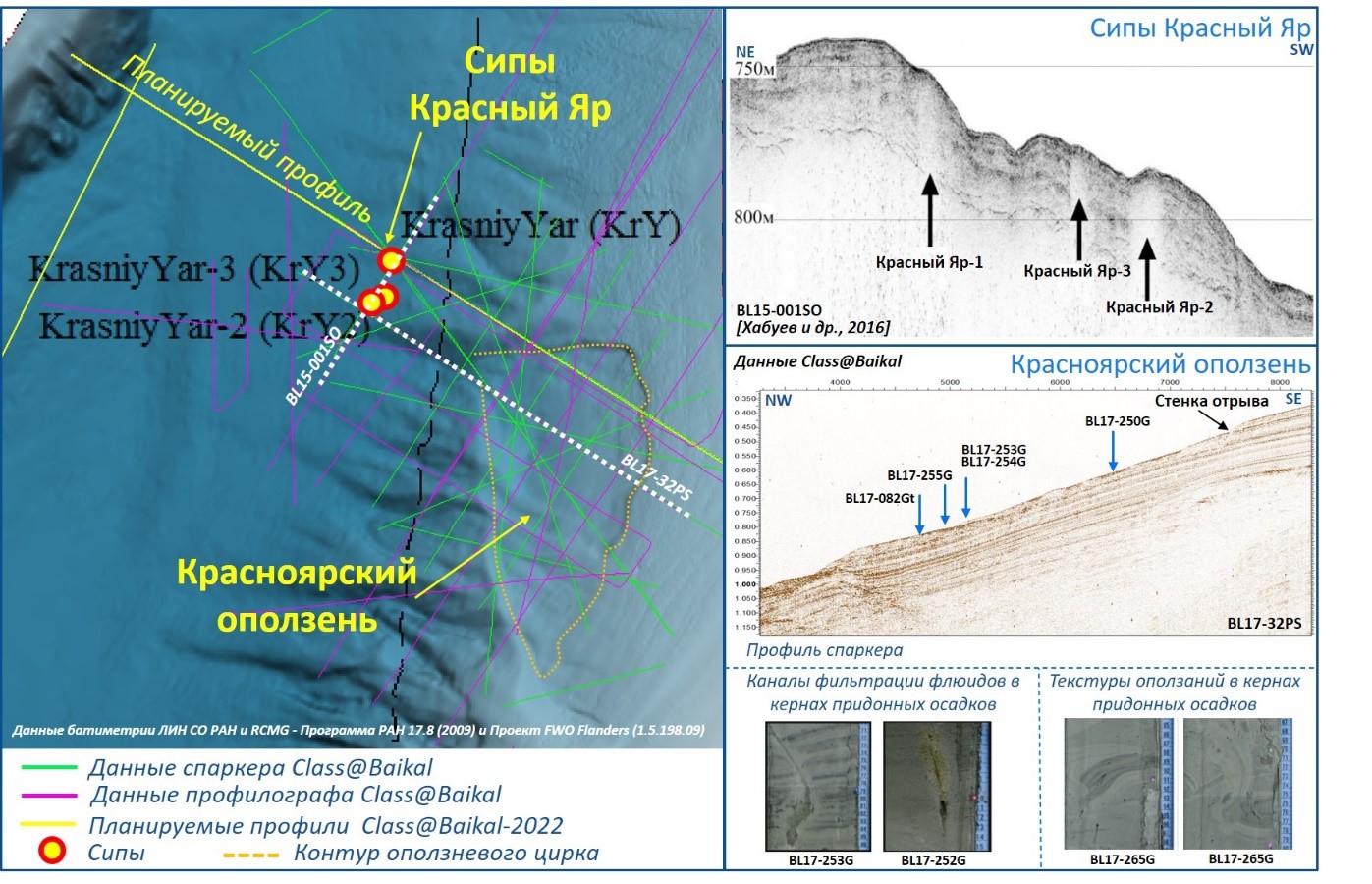

Исследование района флюидопроявлений и оползневых процессов «Красный Яр». Слева показан объём работ, выполненных в рамках проекта Class@Baikal. Справа – разрез профилографа через сипы Красный Яр-1, 2, 3 [Хабуев и др., 2016] и сейсмопрофиль через оползень Красноярский с фотографиями каналов фильтрации флюидов и текстурами оползаний в придонных осадках, обнаруженных на станциях донного пробоотбора в рейсах Class@Baikal [Кудаев и др., 2017]

Район 5. Кукуйская грива и прилегающие территории

Район Кукуйской гривы объединяет несколько объектов исследований: оползневой склон Кукуйской гривы и накопления у его подножия; район распространения сипов «К»; Кукуйский каньон, являющийся началом глубоководной осадочной системы Хурай.

Оползневые процессы на склоне Кукуйской гривы

В 2009 г. в ходе съемки дна многолучевым эхолотом сотрудниками ЛИН СО РАН в совместной экспедиции с бельгийскими учеными получены батиметрические данные высокого разрешения, которые позволили обнаружить на северо-западном склоне Кукуйской Гривы признаки современных масштабных субаквальных оползаний [Casier, 2010]. Детальные исследования района выполнены в 2014-2015 годах в экспедициях проекта Class@Baikal. По результатам экспедиционных исследований было выполнено детальное сейсмофациальное районирование склона Кукуйской гривы [Соловьева и др., 2016]. В 2018 году в данном районе были проведены исследования более низкочастотным методом, и это позволило обнаружить у подножия Кукуйской гривы крупное погребённое акустически-прозрачное осадочное тело, к которому приурочены субвертикальные зоны осветления в вышележащем разрезе. Также, на данной территории обнаружено несколько структур в виде холмов на дне глубоководной части озера, которые связаны с описанным выше телом субвертикальными каналами.

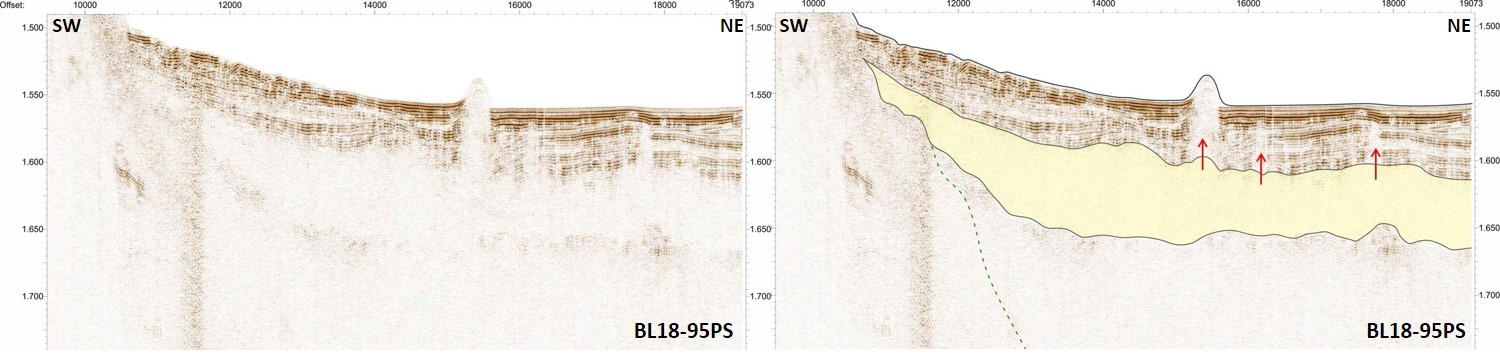

Акустически прозрачное тело (показано желтой заливкой) у подножия Кукуйской гривы и приуроченные к нему субвертикальные области снижения амплитуд (показаны стрелками), обнаруженные в экспедиции Class@Baikal-2018

В рамках экспедиции Class@Baikal-2022 планируется выполнить несколько геофизических профилей в продольном и поперечном сечении акустически прозрачного тела. Низкочастотная методика съёмки позволит увеличить глубинность исследования и определить конфигурацию подошвы описанного тела, а также проследить, до какой глубины распространяются субвертикальные зоны осветления. Наши исследования также дополнят существующие представления об эволюции авандельты реки Селенги и особенностях её оползневой деструкции, в том числе, и на участке Кукуйской гривы.

Район распространения сипов «К»

Южный борт Кукуйского каньона характеризуется распространением многочисленных структур флюидоразгрузки: сипы, грязевые вулканы, газогидратные холмы, покмарки [Khlystov et al., 2018]. В 12-ти из них донным опробованием подтверждено наличие газовых гидратов в приповерхностных осадках – эти структуры называются «К-1» ... «К-12».

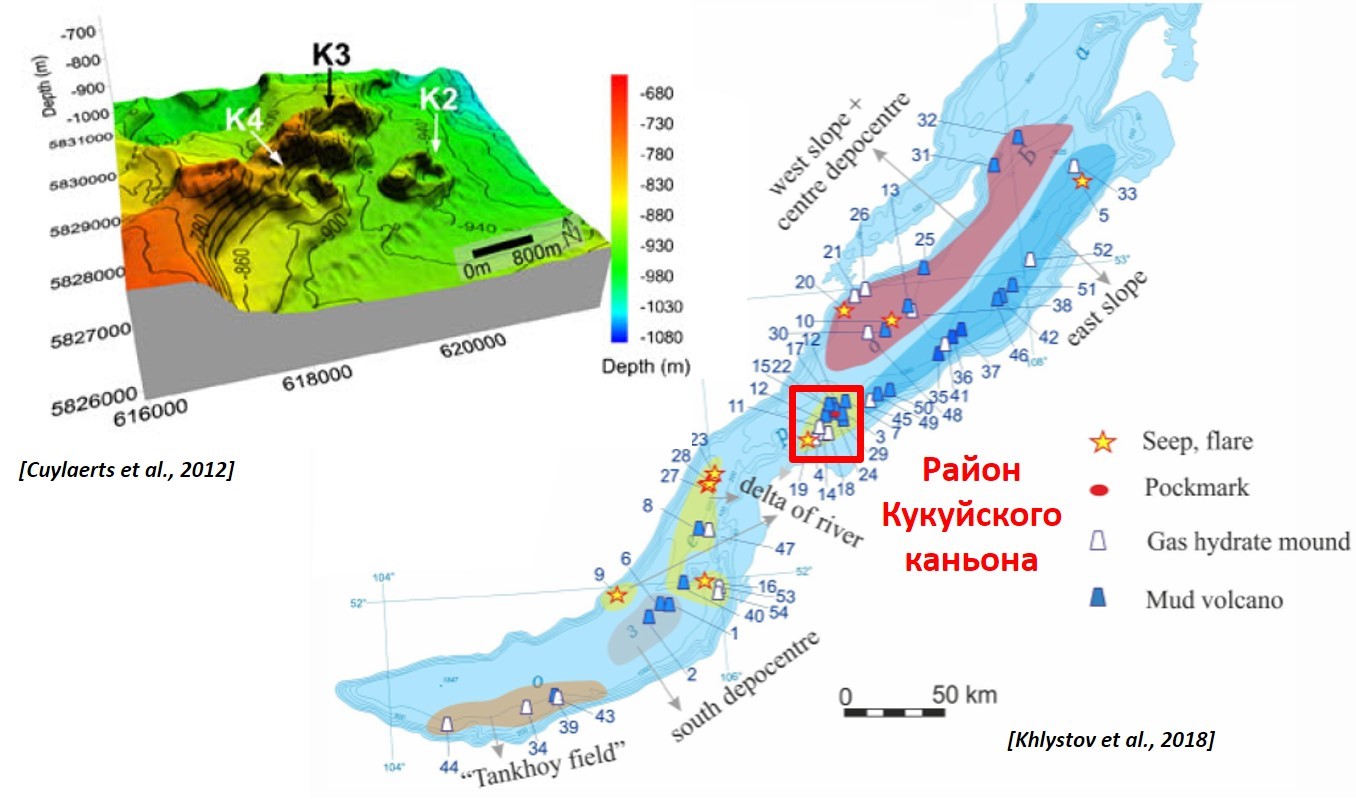

Распространение гидратоносных структур на озере Байкал по [Khlystov et al., 2018] и трёхмерное изображение структур «К-2», «К-3», «К-4» в районе Кукуйского каньона [Cuylaerts et al., 2012]

В рамках экспедиции Class@Baikal-2022 планируется провести геофизические исследования с целью изучения осадочного разреза в районе распространения данных структур и определения конфигурации и глубины расположения их корней.

Район 6. Глубоководная осадочная система Хурай, разлом Гидратный

В данном районе работ на небольшой площади сконцентрировано большое количество интересных объектов, которые из года в год изучаются в рейсах проекта Class@Baikal: глубоководная осадочная система Хурай, Гидратный разлом и приуроченные к нему структуры флюидоразгрузки – грязевые вулканы и сипы МГУ, Новосибирск, Санкт-Петербург и Ухан.

Глубоководная осадочная система Хурай

На детальной батиметрической карте озера Байкал, созданной в рамках Программы РАН 17.8 (2009) и проекта FWO Flanders (1.5.198.09) (http://lin.irk.ru/multibeam/ru/) можно обнаружить множество интересных объектов. Среди прочих, на ней был выделен современный эрозионный врез, рассекающий тектоническую ступень на дне Байкала на траверсе пади Ташкиней острова Ольхон. С 2014 года начались ежегодные систематические геолого-геофизические исследования данного района в рамках проекта Class@Baikal, в ходе которых было установлено, что данный врез является частью глубоководной осадочной системы, которая получила название Хурай [Ахманов и др., 2014]. Детальное картирование русел осадочной системы показало, что она обладает уникальным строением, отличающимся от классических систем глубоководных конусов выноса, наличием каньона в дистальной части, переплетающимся комплексом русел и принципиально различными источниками сноса терригенного материала – река Селенга на юго-восточном борту озера и временные водотоки и малые реки северо-западного борта.

Важной особенностью данной системы является её развитие на поднятом тектоническом блоке, который изолирует её от остальной части байкальской котловины. Данная тектоническая ступень ограничена современным активным разломом, отчётливо выраженным в рельефе дна на протяжении более чем 60 км.

По всей видимости, источники терригенного материала, характер его мобилизации, особенности транспортировки и меняющаяся морфология всей системы определяются активными неотектоническими процессами.

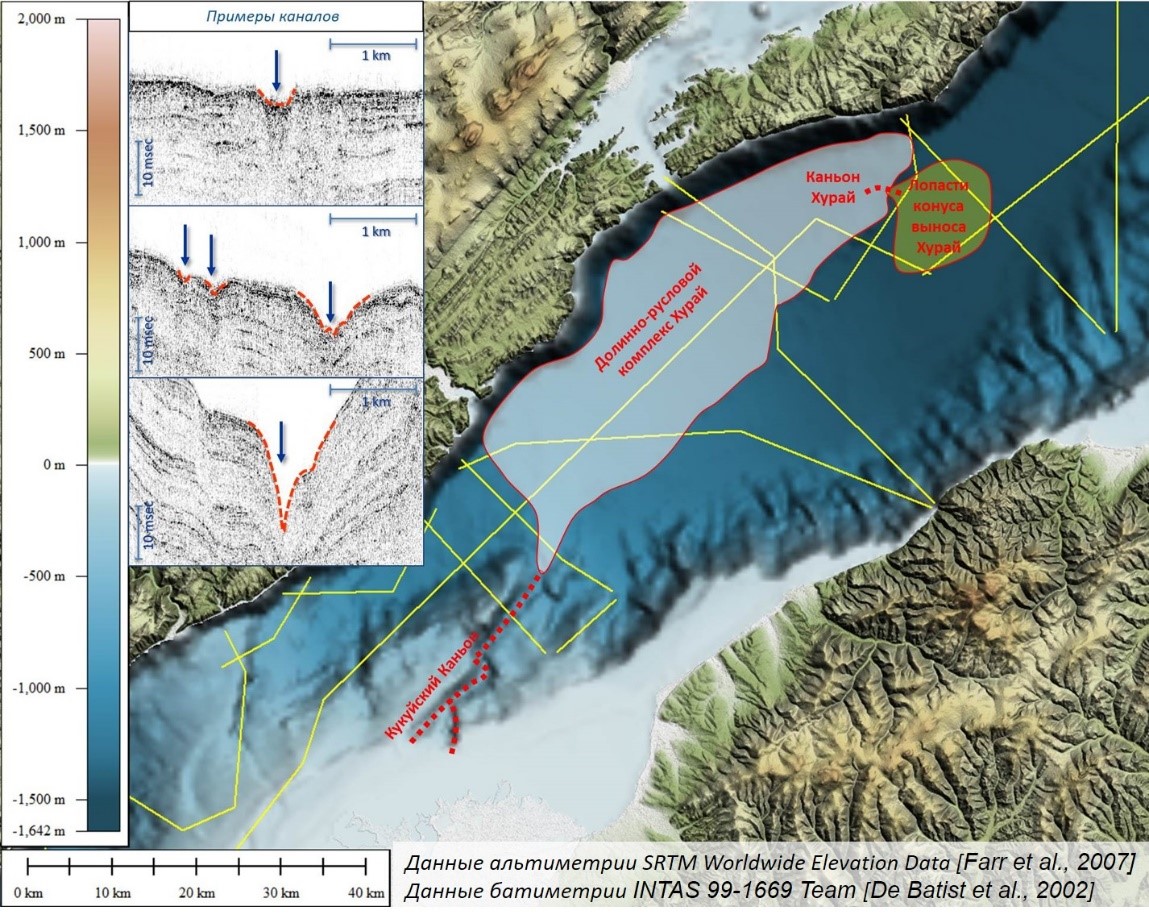

Запланированные геофизические профили в районе развития глубоководной осадочной системы Хурай и примеры каналов, обнаруженных в предыдущих рейсах проекта Class@Baikal на данных профилографа

Исследования глубокого интервала разреза, которые планируется выполнить в рейсе Class@Baikal-2022, нацелены на определении длительности развития осадочной системы Хурай и её эволюции. Будет выполнено несколько геофизических профилей в различных частях системы: через основной питающий каньон (Кукуйский каньон) в его центральной и устьевой части, в транзитной части системы (зоне развития русловой системы) и в области распространения лопастей конуса выноса дистальной части. Данные исследования дополнят представления о строении осадочной системы в различных частях, возрасте и ключевых событиях в истории её развития.

Гидратный разлом и структуры флюидоразгрузки

В 2002 году в ходе батиметрической съёмки дна озера Байкал в рамках совместного российско-бельгийского проекта ИНТАС была детально закартирована выраженная в рельефе дна ступень тектонического происхождения [De Batist et al., 2002]. Помимо того, что на данной ступени развивается изолированная осадочная система Хурай, вдоль разлома, формирующего ступень, расположены зоны фокусированной разгрузки углеводородов: грязевые вулканы «Новосибирск», «Санкт-Петербург» и «Ухан», а также гидратоносный сип «МГУ», открытый в ходе экспедиции Class@Baikal в 2018 году [Ахманов и др., 2018]. Во всех этих структурах были обнаружены приповерхностные газовые гидраты, в связи с чем разлом получил название Гидратный [Хлыстов, 2018].

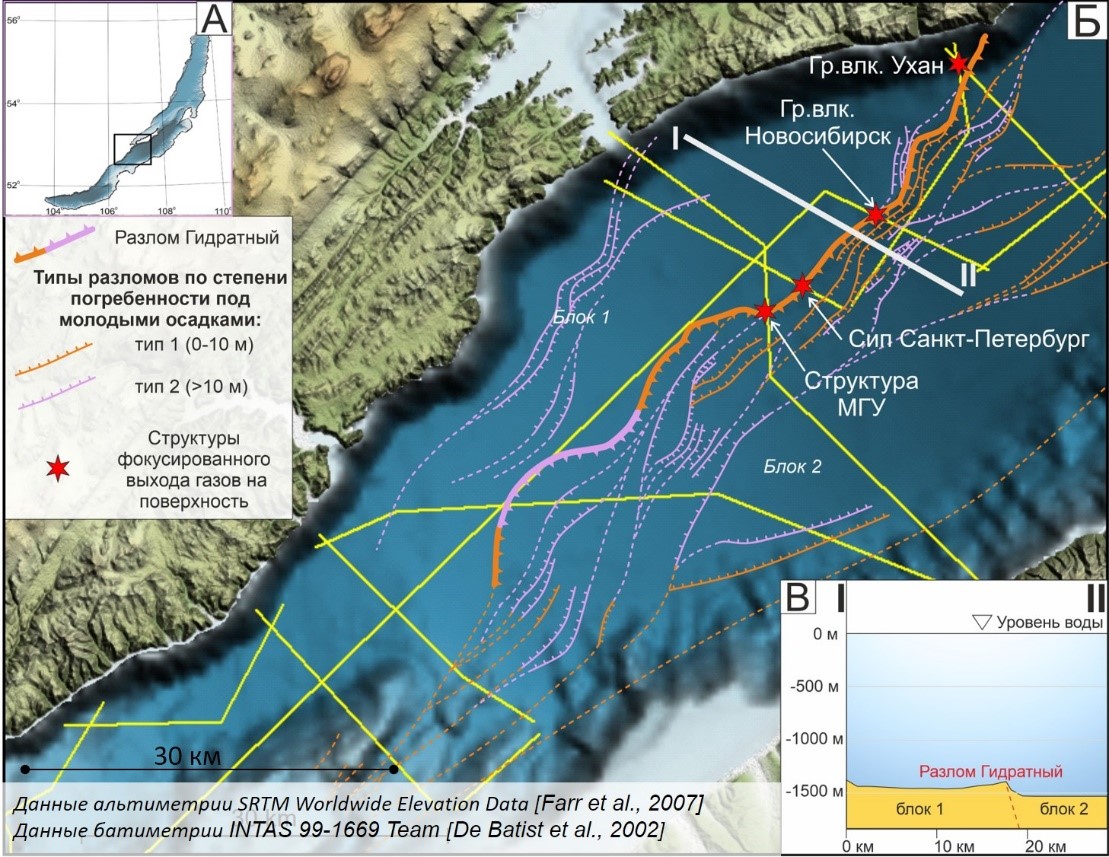

Карта разломов глубоководной части средней котловины Байкала, оперяющих разлом Гидратный [Solovyeva et al., 2020], с расположения крупных структур флюидоразгрузки [Khlystov et al., 2018] и положением геофизических профилей, запланированных на рейс Class@Baikal-2022 (желтые линии)

Очень детально разлом Гидратный с окаймляющей разломной зоной и особенности флюидоразгрузки вдоль неё были изучены в экспедиции Class@Baikal-2019. В ходе рейса была отработана серия геофизических и геохимических профилей поперек Гидратного разлома в разных его частях. Полученные данные позволили детально закартировать разломы, оперяющие Гидратный [Solovyeva et al., 2020] и определить характер миграции углеводородных флюидов по основному и второстепенным разломам [Видищева и др., 2021].

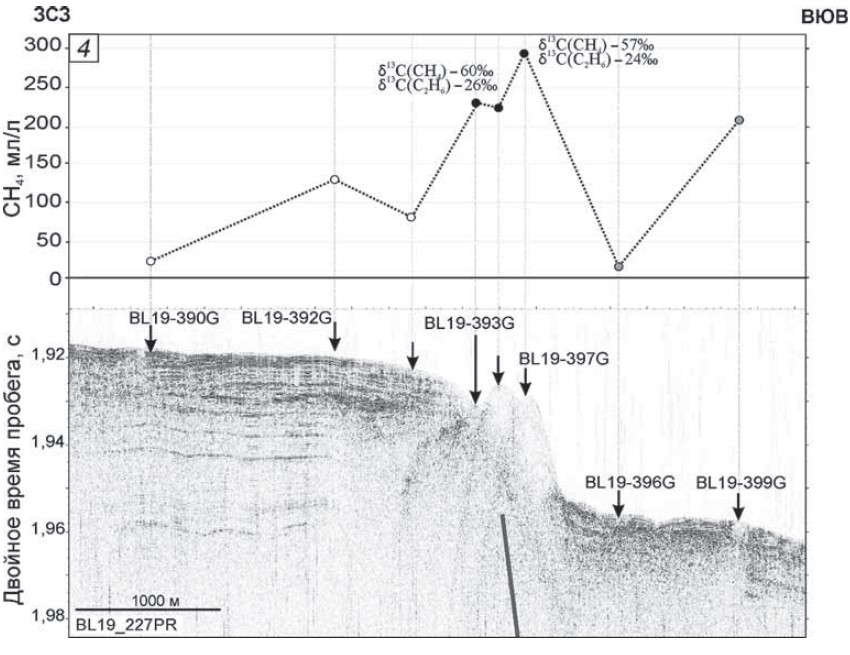

Сейсмоакустический профиль через разлом Гидратный в месте формирования структуры МГУ и профиль значений максимальной концентрации метана в опробованных отложениях [Видищева и др., 2021]. Данные Class@Baikal

В рамках экспедиции Class@Baikal-2022 будут продолжены исследования с особым фокусом на структурах флюидоразгрузки МГУ, Санкт-Петербург, Новосибирск и Ухан. Основной целью исследований является определение глубины расположения корней грязевых вулканов. На структуре МГУ запланировано проведение обширных работ по отбору проб донных осадков.

Район 7. Район нефтепроявлений Горевой Утёс

В окрестностях мыса Горевой утес находится зона активной флюидоразгрузки, где на поверхность дна выходят нефть и газ. Кроме того, в данном районе были обнаружены газовые гидраты в приповерхностных осадках. Район «Горевой Утес» изучался в ходе геофизических, геологических, геохимических исследований в предыдущих экспедициях Class@Baikal. Важной задачей экспедиции этого года является изучение глубинного строения осадочного чехла в зоне флюидоразгрузки с помощью сейсморазведки, которая может помочь определить каналы миграции, по которым углеводороды поступают на поверхность.

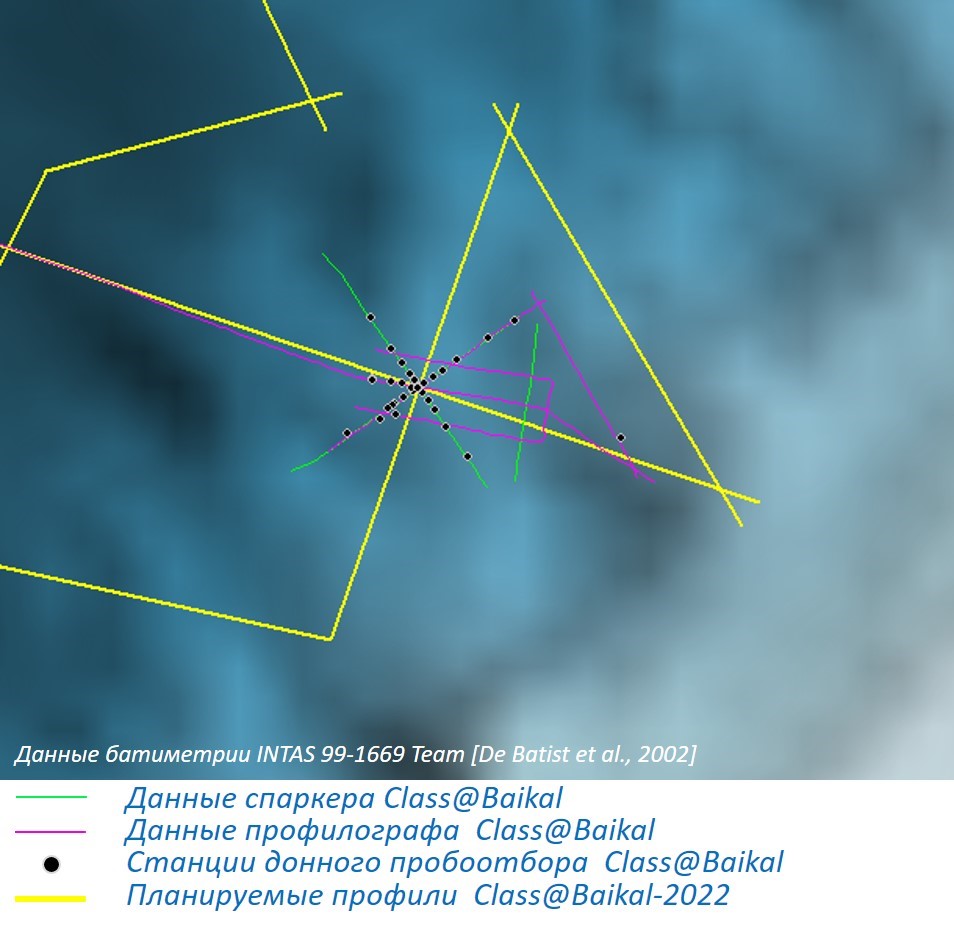

Положение геофизических профилей, запланированных для отработки в рейсе Class@Baikal-2022 на Горевом Утёсе

Район 8. Академический хребет

Академический хребет представляет собой линейно вытянутое поднятие, отделяющее центральную часть Байкала от северной. Данная структура ранее не изучалась в ходе экспедиций Class@Baikal. Таким образом, в этом году мы расширяем географию наших исследований. Данный объект интересен тем, что к нему, возможно, приурочены контуритовые отложения – осадки, перемещаемые и откладываемые придонными течениями. В задачи нашей экспедиции будет входить исследование формы контуритовых отложений с помощью сейсморазведки, а также новое направление – измерение течений, которые и создают такие осадочные тела.

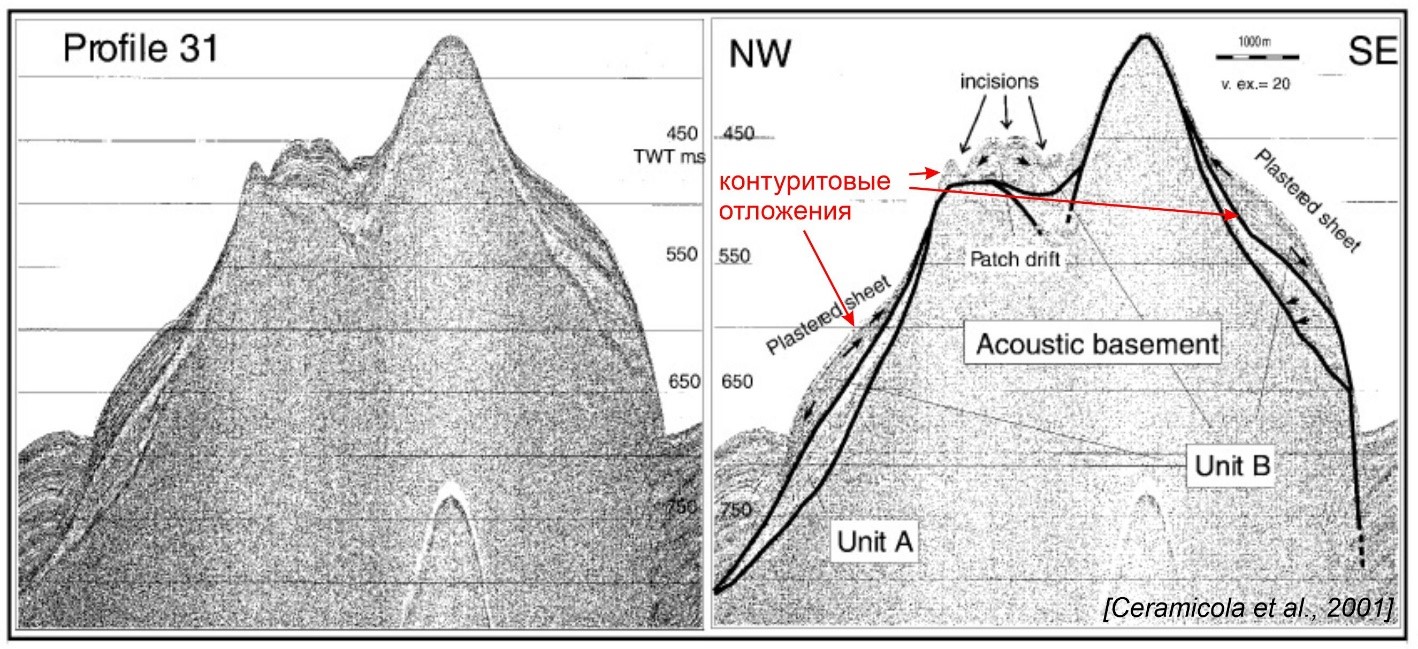

Контуриты на Академическом хребте [Ceramicola et al., 2001]
